Chiba adatu precīzās ražošanas process un kvalitātes kontroles sistēma

Čibas adatu ražošana ir perfekta mikro-līmeņa precizitātes inženierijas un stingras kvalitātes kontroles kombinācija. No izejmateriālu griešanas līdz galīgajam iesaiņojumam, katrs solis iemieso ražotāja inženiertehnisko gudrību un viņu galveno mērķi nodrošināt pacientu drošību. Lai sasniegtu zem-mikronu-līmeņa precizitātes vadību metāla caurulei, kuras diametrs ir mazāks par 1 milimetru, ir nepieciešams ne tikai uzlabots aprīkojums, bet arī pilns zinātniskas un stingras ražošanas filozofijas komplekts.
Izejvielu priekšapstrāde{0}}: kvalitātes kontroles sākumpunkts
Chiba adatu kvalitāte sākas ar stingru izejvielu izvēli. Medicīniskās kvalitātes nerūsējošā tērauda caurulēm ir jāatbilst ASTM A269 vai ISO 9626 standartiem, taču labākie ražotāji ievieš vēl stingrākus iekšējās kontroles standartus. Caurules ķīmiskā sastāva novirze tiek kontrolēta 50% robežās no standarta vērtības: hroma saturs 18,00-20,00% (standarta 18-20%), niķeļa saturs 8,00-11,00% (standarta 8-11%), oglekļa saturs Mazāks vai vienāds ar 0,03% (standarta mazāks par 0,0 vai 8%). Šī stingrā kontrole nodrošina materiāla veiktspējas augstu konsekvenci.
Mikrostruktūras pārbaude ir divreiz{0}}pārbaudīta ar metalogrāfisko mikroskopu un skenējošu elektronu mikroskopu. Lai nodrošinātu labu aukstās apstrādes veiktspēju, austenīta graudu izmērs jākontrolē ASTM 7. -8. klasē (graudu izmērs 22–30 mikrometri). Nemetālisko ieslēgumu vērtējums ir stingrāks par standartu: A klase (sulfīdi) mazāka vai vienāda ar 1,0 kategoriju, B klase (alumīnija oksīds) mazāka vai vienāda ar 1,0 kategoriju, C klase (silikāti) mazāka vai vienāda ar 1,0 kategoriju, D klase (sfēriski oksīdi) mazāka par vai vienāda ar 1,0 klasi (standarta pakāpe ir vienāda ar 1,0). Šie mikrostrukturālie defekti ir noguruma plaisu cēlonis, un stingra kontrole var palielināt adatas kalpošanas laiku 3-5 reizes.
Lai sasniegtu mikronu līmeni, ir nepieciešama izmēru precizitāte. Ārējā diametra pielaide ir ±0,01 mm (standarta ±0,02 mm), iekšējā diametra pielaide ir ±0,005 mm, un sienas biezuma vienmērīguma novirze ir mazāka vai vienāda ar 5%. Eliptiskums ir mazāks vai vienāds ar 0,003 mm, un taisnums ir mazāks vai vienāds ar 0,1 mm/300 mm. Šie parametri tiek pārbaudīti tiešsaistē, izmantojot lāzera diametra mērinstrumentu. Tiek pārbaudīti vismaz 10 šķērsgriezumi{12}}no katra materiāla ruļļa, un dati tiek augšupielādēti reāllaikā IZM sistēmā.
Virsmas kvalitāte nosaka turpmāko apstrādes veiktspēju. Nelīdzenums Ra ir mazāks vai vienāds ar 0,4 μm (standarta — mazāks vai vienāds ar 0,8 μm), bez skrāpējumiem, bedrēm, rūsas traipiem utt. Virpuļstrāvas pārbaude pārbauda virsmas un tuvu -virsmas defektus ar jutīgumu, kas spēj noteikt plaisas ar 05 mm dziļumu un 0,5 mm garumu. Ultraskaņas pārbaude pārbauda iekšējos defektus, kas spēj noteikt poras vai ieslēgumus ar diametru 0,1 mm.
Precīza griešana un formēšana: mikrometra{0}}līmeņa izmēru kontrole
Griešana ir pirmais izšķirošais process ražošanā, kas nosaka adatas instrumenta pamata izmēru precizitāti. Ātrgaitas-precīzās griešanas mašīna izmanto dimanta slīpripu ar lineāro ātrumu līdz 60 m/s un padeves ātrumu no 0,5 līdz 2,0 mm/s. Griešanas procesā tiek izmantots speciāls dzesēšanas šķidrums, kura temperatūra tiek kontrolēta uz 20±2 grādiem, lai novērstu karstuma{8}}ietekmētās zonas veidošanos. Griešanas garuma pielaide ir ± 0,05 mm, gala virsmas perpendikulitāte ir mazāka par vai vienāda ar 0,5 grādiem, un raupjums Ra ir mazāks vai vienāds ar 1,6 μm.
Optimizējiet griešanas parametrus dažādiem materiāliem. 304 nerūsējošajam tēraudam tiek izmantots mazāks rotācijas ātrums (30 000 apgr./min.) un mazāks padeves ātrums (0,5 mm/s), lai nodrošinātu gala virsmas kvalitāti. 316 nerūsējošajam tēraudam tā augstākas cietības dēļ dzesēšanas šķidruma plūsma jāpalielina par 30%. Niķeļa-titāna sakausējumi ir viskozi un tiek griezti impulsa režīmā ar padevi 0,001 mm uz apgriezienu, apvienojumā ar īpašu pārklājumu slīpripu, lai samazinātu materiāla saķeri.
Caurules gala formēšana ir tehnisks izaicinājums. Savienojuma struktūra, piemēram, Rūras savienojums, tiek veidota caurules galā, izmantojot daudzstaciju aukstās atdalīšanas iekārtu. Veidnes precizitāte ir ± 0,002 mm, formēšanas spēks ir 50-100 kN, un ātrums ir 60-120 reizes minūtē. Pēc formēšanas šuves izmērs atbilst ISO 594-1 standartam: konuss 6%, liela gala diametrs 4,0-4,1mm, mazā gala diametrs 3,7-3,8mm. Blīvēšanas pārbaude tiek uzturēta 0,3 MPa spiedienā 30 sekundes bez noplūdes.

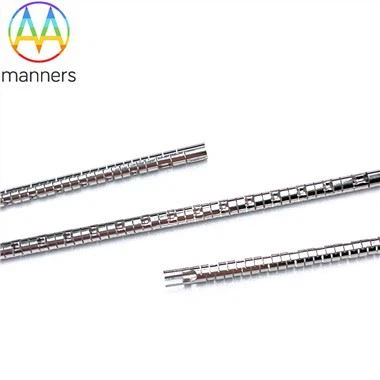

Drenāžas adatām, kurām ir nepieciešami caurumi sānos, ieteicamā metode ir lāzerurbšana. Šķiedru lāzera viļņa garums ir 1070 nm, impulsa platums 100 nm, frekvence 20 kHz un jauda 30 W. Cauruma diametrs svārstās no 0,3 līdz 1,0 mm ar pozicionēšanas precizitāti ±0,02 mm. Caurumu malām nav urbumu vai izdedžu. Pēc urbšanas iekšējo dobumu notīra ar augstspiediena ūdeni ar 20 MPa spiedienu, lai noņemtu atlikušās daļiņas.
Uzgaļu ģeometriskā optimizācija: caurduršanas veiktspējas atslēga
Adatas gala dizains tieši ietekmē caurduršanas spēku un audu bojājumus. Čibas adatā tiek izmantots trīs-virsmas adatas uzgalis (Tri-bevel point), ar trim slīpumiem, kas saplūst pie ass, veidojot asu galu. Katram slīpumam ir 15-20 grādu leņķis, un kopējais konusa leņķis ir 45-60 grādi. Šis dizains samazina caurduršanas spēku par 30%, salīdzinot ar tradicionālajiem divu virsmu adatu galiem un samazina audu deformāciju par 40%.
Slīpēšana ar punktveida galu ir precīzas ražošanas pamatā. Piecu-asu CNC slīpmašīnā tiek izmantots dimanta slīpēšanas disks ar 400-600 graudainību un 25 m/s lineāro ātrumu. Slīpēšanas process ir sadalīts trīs posmos: rupja slīpēšana, lai noņemtu lielāko daļu materiāla, atstājot 0,05 mm atlikušo pielaidi; pusapdares slīpēšana, lai veidotu precīzus leņķus, atstājot 0,01 mm atstarpi; un pabeidziet slīpēšanu, lai sasniegtu galīgo izmēru un apdari. Pēc slīpēšanas punkta gala rādiuss ir mazāks vai vienāds ar 0,02 mm, leņķa pielaide ir ± 0,5 grādi un simetrija ir mazāka vai vienāda ar 0,01 mm.
Optimizējiet adatas gala ģeometriju dažādiem audiem. Adatas galam, ko izmanto aknu biopsijai, ir neass leņķis (20 grādi), lai uzlabotu stingrību un novērstu novirzi blīvos audos. Plaušu biopsijai izmantotajam adatas galam ir asāks leņķis (15 grādi), lai samazinātu pleiras bojājumus. Asinsvadu punkcijai izmantotajam adatas galam ir īpaša ģeometrija, kas samazina aizmugurējās sienas bojājumus, vienlaikus iekļūstot asinsvada priekšējā sienā.
Uzgaļu pārklājums uzlabo veiktspēju. Dimantam līdzīga oglekļa (DLC) pārklājuma biezums ir 2-3 μm, tā cietība ir 2000–3000 HV un berzes koeficients ir 0,1–0,2. Caurduršanas spēka tests parāda, ka ar DLC pārklātā adatas gala caurduršanas spēks imitētajos audos ir par 45% mazāks nekā nepārklātai adatai. Progresīvāks ir gradienta pārklājums, kur oglekļa saturs pakāpeniski palielinās no pamatnes līdz virsmai, un savienojuma stiprība pārsniedz 70 MPa, kas ir trīs reizes lielāka nekā tradicionālajam pārklājumam.
Iekšējā dobuma precīza apstrāde: šķidruma veiktspējas nodrošināšana
Chiba adatas iekšējā dobuma kvalitāte tieši ietekmē sūkšanas un injekcijas veiktspēju. Iekšējā diametra pielaide tiek kontrolēta ±0,005 mm robežās, apaļums ir mazāks vai vienāds ar 0,003 mm, un taisnums ir mazāks vai vienāds ar 0,1 mm/300 mm. Iekšējās virsmas raupjums Ra ir mazāks vai vienāds ar 0,2 μm, nodrošinot vienmērīgu šķidruma plūsmu un samazinot šūnu bojājumus.
Iekšējā dobuma apstrāde tiek veikta, izmantojot zīmēšanas procesu. Cietā sakausējuma stiepšanas formas cauruma diametra precizitāte ir ±0,001 mm, un virsmas raupjums Ra ir mazāks vai vienāds ar 0,05 μm. Zīmēšana tiek veikta vairākos posmos, katrā posmā samazinot diametru par 10-15% un sienas biezumu par 5-10%. Vilkšanas ātrums ir 2-5m/min, un berzes samazināšanai tiek izmantota speciāla smērviela. Izvilktās caurules iekšējā virsma ir pulēta ar spoguļa apdari, izmantojot elektroķīmisko pulēšanu vai magnētisko slīpēšanu.
Elektroķīmiskā pulēšana tika veikta fosforskābes-sērskābes-glicerīna elektrolīta šķīdumā 60-80 grādu temperatūrā ar spriegumu 10-15V un ilgumu 30-60 sekundes. Anoda strāvas blīvums bija 15-25A/dm², un katods bija izgatavots no nerūsējošā tērauda plāksnes. Pēc pulēšanas iekšējās virsmas virsmas raupjums samazinājās no Ra 0,8 μm līdz Ra 0,1 μm, un tika izveidota pasivācijas plēve, lai uzlabotu izturību pret koroziju.
Magnētiskajā slīpēšanā izmanto magnētisko abrazīvu (dzelzs pulvera un alumīnija oksīda maisījumu), un abrazīvs magnētiskā lauka ietekmē griežas pa iekšējo virsmu. Slīpēšanas spiediens ir 0.1 - 0.3 MPa, un ilgums ir 2 - 5 minūtes. Šī metode var novērst mikroskopiskos nelīdzenumus, kurus nevar apstrādāt ar elektroķīmisko pulēšanu, vēl vairāk samazinot raupjumu līdz Ra 0,05 μm.
Iekšējā dobuma konusveida dizains optimizē šķidruma dinamiku. Sūkšanas adatai ieejas galā ir izveidots neliels konuss (0.5 - 1 grāds), kas samazina bīdes spēku, kad šūnas iet cauri, un palielina šūnu izdzīvošanas līmeni par 20%. Injekcijas adatai izejas galā ir izveidots difūzijas konuss, lai samazinātu strūklas ātrumu un novērstu audu bojājumus.
Virsmas apstrāde un tīrīšana: pēdējā aizsardzības līnija bioloģiskai saderībai
Virsmas apstrāde nosaka adatas bioloģisko saderību un veiktspēju. Elektrolītiskā pulēšana novērš virsmas defektus un veido vienotu pasivācijas plēvi. Elektrolīts ir fosforskābes un sērskābes maisījums (attiecība 3:1), kura temperatūra ir 65-75 grādi, spriegums 12V un laiks 2-3 minūtes. Strāvas blīvums ir 20-30A/dm², un katodā tiek izmantota svina plāksne. Pēc pulēšanas virsmas raupjums samazinās no Ra 0,4μm līdz Ra 0,05μm, un hroma-dzelzs attiecība palielinās no 0,3 līdz virs 2,0.
Pasivācijas apstrāde uzlabo izturību pret koroziju. Slāpekļskābes pasivāciju veic 20-30% slāpekļskābes šķīdumā 50-60 grādu temperatūrā 30 minūtes. Alternatīvi, elektroķīmisko pasivāciju var veikt 0,5 M sērskābē ar pielietoto potenciālu 1,2 V (pret SCE) 10 minūtes. Pēc pasivēšanas punktveida potenciāls palielinās par 200-300 mV. 30 dienas iegremdējot 0,9% fizioloģiskā šķīdumā, korozijas pazīmju nav.
Hidrofilie pārklājumi uzlabo caurduršanas veiktspēju. Polivinilpirolidona (PVP) pārklājums tiek fiksēts uz virsmas, izmantojot potzaru polimerizāciju, ar biezumu 1-2 μm. Kontakta leņķis samazinās no 70 grādiem līdz 10 grādiem, un caurduršanas spēks samazinās par 60%. Pārklājuma izturības pārbaude: simulētos lietošanas apstākļos (10 reizes punkcija, 5 reizes sterilizācija) saskares leņķa izmaiņas ir mazākas par 5 grādiem, un pārklājums nenokrīt.
Tīrīšanas process atbilst augstākajiem medicīnas ierīču standartiem. Daudzpakāpju ultraskaņas tīrīšana: pirmais posms ir sārmains tīrīšanas šķīdums (pH 10,5-11,5), 50 grādu temperatūrā ar frekvenci 40 kHz, 5 minūtes; otrais posms ir skalošana ar dejonizētu ūdeni, kura pretestība ir lielāka vai vienāda ar 18 MΩ·cm un temperatūru 40 grādi ar frekvenci 80 kHz, 3 minūtes; trešais posms ir CO₂ sniega tīrīšana, lai noņemtu nanodaļiņas. Daļiņu noteikšana pēc tīrīšanas: 0,5 μm vai vienāds ar daļiņām < 5 uz cm², lielākas vai vienādas ar 0,3 μm daļiņas < 20 uz cm².
Visaptveroša kvalitātes kontroles un izsekojamības sistēma
Chiba adatu kvalitātes kontrole tiek veikta visā ražošanas procesā, un katrā posmā ir stingri standarti un testēšanas metodes.
Izmēru pārbaudē tiek izmantota vairāku{0}tehnoloģiju integrācijas pieeja. Ārējais diametrs un sienas biezums tiek mērīti, izmantojot lāzera diametra mērītāju ar precizitāti ±0,001 mm, un tiek veikta 100% pilna pārbaude. Iekšējo diametru mēra, izmantojot gaisa virzuļa mērītāju ar precizitāti ±0,002 mm. Garumu mēra, izmantojot optisko projektoru ar precizitāti ±0,01 mm. Uzgaļa ģeometrija tiek mērīta, izmantojot trīs-dimensiju profilometru ar izšķirtspēju 0,1 μm.
Mehāniskās veiktspējas testi simulē faktisko lietošanu. Caurduršanas spēka testā tiek izmantots standarta želatīna modelis (koncentrācija 10%, temperatūra 37 grādi) ar caurduršanas ātrumu 10 mm/s, lai izmērītu maksimālo un vidējo caurduršanas spēku. Liekšanas stinguma testā, lai izmērītu elastības moduli, tiek izmantota trīs{5}punktu lieces metode ar 20 mm laidumu un 1 mm/min slodzes ātrumu. Vērpes izturības testā griezes momentu piemēro līdz atteicei, 22G adatai ar minimālo griezes momentu 0,05 N·m.
Funkcionālās veiktspējas pārbaude nodrošina klīnisko efektivitāti. Plūsmas testi mēra sūkšanas un iesmidzināšanas spējas: pie negatīva spiediena 0,1 MPa 5 ml ūdens iesūkšana aizņem ne vairāk kā 3 sekundes; pie pozitīva spiediena 0,1 MPa 5 ml ūdens ievadīšana aizņem ne vairāk kā 2 sekundes. Blīvēšanas testi uztur spiedienu 30 sekundes pie 0,3 MPa bez noplūdes. Izciļņu savienojumu testi atbilst ISO 80369 standartam; savienojuma spēks ir 5-15 N, un rotācijas griezes moments ir 0,1-0,3 N·m.
Biosaderības tests atbilst ISO 10993. Citotoksicitātes testā izmanto MTT metodi. Ekstrakta šķīdumu sagatavo ar koncentrāciju 3 cm²/mL un atstāj 72 stundas mērcēties 37 grādu temperatūrā. Šūnu izdzīvošanas rādītājs ir lielāks vai vienāds ar 80%. Sensibilizācijas testā tiek izmantota maksimālā metode, un jūrascūciņas ādas reakcija ir mazāka vai vienāda ar vieglu eritēmu. Genotoksicitātes testu veic, izmantojot Eimsa testu un hromosomu aberācijas testu.
Izsekojamības sistēma nodrošina pilnīgu{0}}procesa uzraudzību. Katrai adatai ir unikāls identifikācijas kods, kas reģistrē izejvielu partiju, apstrādes parametrus, testa datus un operatorus. Caur IZM sistēmu jebkuras kvalitātes problēmas var izsekot līdz konkrētajam procesam un atbildīgajai personai. Datu saglabāšanas periods ir vismaz 10 gadi, kas atbilst FDA 21 CFR Part 820 prasībām.
Viedā ražošana un nākotnes tendences
Chiba adatu ražošana virzās uz viedo un digitālo virzienu. Digitālā dvīņu tehnoloģija veido virtuālus ražošanas modeļus, simulē apstrādes procesu, optimizē procesa parametrus un saīsina izmēģinājuma ražošanas ciklu no 2 nedēļām līdz 2 dienām. Mākslīgais intelekts analizē ražošanas datus, prognozē kvalitātes tendences un jau iepriekš pielāgo parametrus, samazinot defektu biežumu no 500 ppm līdz 50 ppm.
Automatizētā ražošanas līnija uzlabo konsekvenci. Roboti apstrādā iekraušanu un izkraušanu, pārbaudi un iepakošanu, samazinot cilvēka iejaukšanos par 80%. Vizuālā sistēma automātiski identificē defektus ar 99,9% precizitāti. Adaptīvā vadības sistēma pielāgo apstrādes parametrus reāllaikā, lai kompensētu instrumenta nodilumu un temperatūras izmaiņas.
Personalizēta pielāgošana atbilst īpašām vajadzībām. Pamatojoties uz pacienta CT datiem, 3D drukāšana tiek izmantota personalizētu adatu izgatavošanai, optimizējot adatas gala leņķi un izliekumu konkrētām anatomiskām struktūrām. Tiek pieņemta maza-sērija elastīga ražošana, minimālais pasūtījuma daudzums ir samazināts no 1000 uz 100 un piegādes laiks saīsināts no 4 nedēļām līdz 1 nedēļai.
Zaļā ražošana samazina ietekmi uz vidi. Tīrīšanas līdzekļi uz ūdens bāzes-aizvieto organiskos šķīdinātājus, notekūdeņu atkārtotas izmantošanas līmenis pārsniedz 90%. Sausā griešana samazina dzesēšanas šķidruma patēriņu. Materiālu izmantošanas līmenis ir palielinājies no 60% līdz 85%. Iepakojumā izmantoti noārdāmi materiāli, un oglekļa pēdas nospiedums ir samazināts par 40%.
Čibas adatu izgatavošana ir precīzas inženierijas māksla, un tā ir arī cieņa pret dzīvību. No izejvielām līdz gatavai produkcijai, katrs solis ir saistīts ar ražotāju meistarību un atbildību. Šajā pasaulē, kuras diametrs ir mazāks par 1 milimetru, precizitāte nosaka efektu, un kvalitāte attiecas uz dzīvi. Tikai tie ražotāji, kuri pārvalda pamatmetodes, ievēro augstākos standartus un nepārtraukti ievieš jauninājumus un atkārtojas, var nodrošināt uzticamus instrumentus precīzai medicīniskajai aprūpei, palīdzot ārstiem radīt dzīvības brīnumus mikroskopiskajā pasaulē.
