Chiba adatu ražošana ir perfekta mikronu{0}}līmeņa precizitātes inženierijas un stingras kvalitātes kontroles integrācija. No izejmateriālu griešanas līdz galīgajam iepakojumam, katrs process iemieso ražotāja inženiertehniskās zināšanas un galīgo apņemšanos nodrošināt pacientu drošību. Lai sasniegtu submikronu precizitāti metāla caurulēm, kuru diametrs ir mazāks par 1 milimetru, ir nepieciešams ne tikai moderns aprīkojums, bet arī visaptveroša, zinātniska un stingra ražošanas filozofija.

Izejvielu pirmapstrāde: kvalitātes kontroles sākumpunkts

Chiba adatu kvalitāte sākas ar stingru izejvielu izvēli. Medicīniskās kvalitātes nerūsējošā tērauda caurulēm ir jāatbilst ASTM A269 vai ISO 9626 standartiem, taču augstākā līmeņa ražotāji{4}}ievieš stingrākas iekšējās kontroles. Ķīmiskā sastāva novirzes ir ierobežotas 50% robežās no standarta diapazoniem: hroms 18,00–20,00% (standarta: 18–20%), niķelis 8,00–11,00% (standarta: 8–11%) un ogleklis Mazāks vai vienāds ar 0,03% (standarta: mazāks par.0 vai vienāds ar. 8%). Šāda stingra kontrole nodrošina augstu materiāla veiktspējas konsekvenci.

Mikrostruktūras pārbaudē tiek izmantota divkārša pārbaude, izmantojot metalurģisko mikroskopiju un skenējošu elektronu mikroskopiju (SEM). Austenīta graudu izmērs tiek kontrolēts ASTM 7.–8. pakāpē (graudu izmērs: 22–30 μm), lai nodrošinātu labu aukstuma apstrādājamību. Nem-metāla iekļaušanas vērtējumi pārsniedz standarta prasības: A klase (sulfīdi) mazāka vai vienāda ar 1,0, B klase (alumīnija oksīds) mazāka vai vienāda ar 1,0, C klase (silikāti) mazāka vai vienāda ar 1,0 un D klase (sfēriskie oksīdi) mazāka vai vienāda ar 1,0 klasēm (standarta: 1,0 klase). Šie mikrodefekti ir noguruma plaisu sākuma vietas; stingra kontrole pagarina adatas kalpošanas laiku 3–5 reizes.

Izmēru precizitāte tiek uzturēta mikronu līmenī: ārējā diametra pielaide ±0,01 mm (standarta: ±0,02 mm), iekšējā diametra pielaide ±0,005 mm un sienas biezuma vienmērīguma novirze Mazāka vai vienāda ar 5%. Ovalitāte Mazāka vai vienāda ar 0,003 mm; taisnums Mazāks vai vienāds ar 0,1 mm/300 mm. Šie parametri tiek uzraudzīti tiešsaistē, izmantojot lāzera diametra mērītājus, pārbaudot vismaz 10 šķērsgriezumus uz vienu materiāla spoli, un dati tiek augšupielādēti reāllaikā MES sistēmā.

Virsmas kvalitāte nosaka turpmāko apstrādājamību: raupjums Ra Mazāks vai vienāds ar 0,4 μm (standarta: mazāks vai vienāds ar 0,8 μm), bez skrāpējumiem, bedrēm, rūsas vai citiem defektiem. Virpuļstrāvas testēšana atklāj virsmas un virsmas trūkumus ar jutīgumu pret plaisām, kuru dziļums ir 0,05 mm un garums ir 0,5 mm. Ultraskaņas pārbaude identificē iekšējos defektus, piemēram, poras vai ieslēgumus līdz 0,1 mm diametrā.

Precīza griešana un formēšana: mikronu{0}}līmeņa izmēru kontrole

Griešana ir pirmais kritiskais process, kas nosaka adatas pamata izmēru precizitāti. Liela ātruma precīzās frēzes izmanto dimanta slīpripas ar lineāro ātrumu 60 m/s un padevi 0,5–2,0 mm/s. Speciāls dzesēšanas šķidrums uztur 20 ± 2 grādu temperatūru, lai novērstu karstuma{8}}ietekmētās zonas. Griešanas garuma pielaide ±0,05 mm; gala virsmas perpendikularitāte ir mazāka par 0,5 grādiem vai vienāda ar to; raupjums Ra Mazāks vai vienāds ar 1,6 μm.

Griešanas parametri ir optimizēti dažādiem materiāliem: 304 nerūsējošais tērauds izmanto mazāku vārpstas ātrumu (30 000 apgr./min) un samazinātu padevi (0,5 mm/s), lai nodrošinātu gala virsmas kvalitāti. Augstākas-cietības 316 nerūsējošajam tēraudam dzesēšanas šķidruma plūsma tiek palielināta par 30%. Viskozajam nitinolam ir nepieciešams impulsa griešanas režīms (0,001 mm padeve uz apgriezienu) ar īpaši pārklātiem slīpripām, lai samazinātu materiāla saķeri.

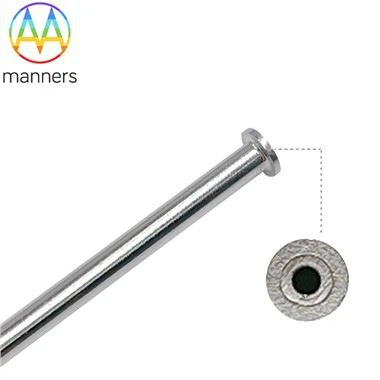

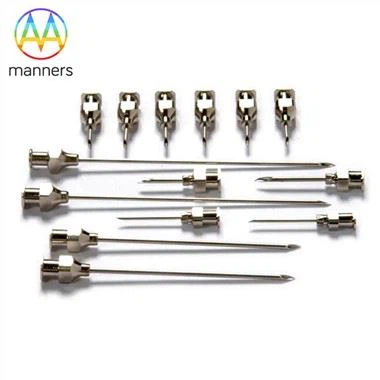

Caurules galu formēšana ir tehnisks izaicinājums: daudzstaciju aukstās apgriešanas mašīnas izveido savienojuma struktūras (piemēram, Luer veidgabalus) ar veidņu precizitāti ±0,002 mm, formēšanas spēku 50–100 kN un cikla ātrumu 60–120 gājieni/min. Pēc-formēšanas veidgabali atbilst ISO 594-1: 6% konusveida, liela-gala diametrs 4,0–4,1 mm, mazā gala diametrs 3,7–3,8 mm. Hermētiskā pārbaude notur 0,3 MPa spiedienu 30 sekundes bez noplūdes.

Drenāžas adatām, kurām nepieciešami sānu caurumi, priekšroka tiek dota lāzera urbšanai: šķiedru lāzers (1070 nm viļņa garums, 100 ns impulsa platums, 20 kHz frekvence, 30 W jauda) izveido caurumus 0,3–1,0 mm diametrā ar pozicionēšanas precizitāti ±0,02 mm, {8 brīvu malu un -. Pēc{10}}urbšanas lūmeni tiek attīrīti ar augstspiediena ūdens strūklu (20 MPa), lai noņemtu atlikušās daļiņas.

Adatas uzgaļa ģeometrijas optimizācija: caurduršanas veiktspējas atslēga

Uzgaļa dizains tieši ietekmē caurduršanas spēku un audu traumas. Čibas adatām ir atrīs-šķautņu punkts, kur trīs slīpas plaknes saplūst pie ass, veidojot asu virsotni. Katrs slīpuma leņķis ir 15–20 grādi, un kopējais iekļautais leņķis ir 45–60 grādi. Šis dizains nodrošina izcilu izmēru precizitāti un virsmas apdari salīdzinājumā ar tradicionālajiem diviem{6}}šķautņu uzgaļiem. Pēc-slīpēšana, uzgaļa rādiuss ir mazāks vai vienāds ar 0,02 mm, leņķa pielaide ±0,5 grādi, simetrija — mazāka vai vienāda ar 0,01 mm.

Uzgaļu ģeometrija ir pielāgota mērķa audiem: aknu biopsijas uzgaļi izmanto neasāku leņķi (20 grādi), lai palielinātu stingrību un samazinātu novirzi blīvos audos. Plaušu biopsijas uzgaļi izmanto asāku leņķi (15 grādi), lai samazinātu pleiras bojājumus. Asinsvadu punkcijas uzgaļiem ir īpaša ģeometrija, kas ļauj iekļūt asinsvadu priekšējā sienā, vienlaikus samazinot aizmugurējās sienas traumu.

Uzgaļu pārklājumi uzlabo veiktspēju:dimants{0}}līdzīgs ogleklim (DLC) coatings (2–3 μm thick, 2,000–3,000 HV hardness, friction coefficient 0.1–0.2) reduce puncture force by 45% in simulated tissue compared to uncoated tips. Advanced gradient coatings exhibit increasing carbon content from substrate to surface, achieving adhesion strength >70 MPa-trīs reizes vairāk nekā parastajiem pārklājumiem.

Lūmena precīzā apstrāde: plūstošas ​​veiktspējas nodrošināšana

Lūmena kvalitāte tieši ietekmē aspirācijas un injekcijas veiktspēju: iekšējā diametra pielaide ±0,005 mm, apaļums mazāks vai vienāds ar 0,003 mm, taisnums mazāks vai vienāds ar 0,1 mm/300 mm. Iekšējās virsmas raupjums Ra Mazāks vai vienāds ar 0,2 μm nodrošina netraucētu šķidruma plūsmu un samazina šūnu bojājumus.

Lūmeni tiek izgatavoti caurzīmējums: karbīda presformas (±0,001 mm atvēruma precizitāte, Ra mazāka vai vienāda ar 0,05 μm virsmas apdare) veic vairākkārtēju zīmēšanu (diametra samazināšana par 10–15%, sienas samazināšana par 5–10% vienā gājienā) ar ātrumu 2–5 m/min ar specializētām smērvielām. Pēc-zīmēšanas iekšējām virsmām tiek veikta spoguļa apdare, izmantojot elektroķīmisku pulēšanu vai magnētisku slīpēšanu.

Elektroķīmiskajā pulēšanā tiek izmantots fosfora–sērskābes–glicerīna elektrolīts (60–80 grādi, 10–15 V, 30–60 sekundes), anoda strāvas blīvums 15–25 A/dm², nerūsējošā tērauda katods. Iekšējās virsmas raupjums tiek samazināts no Ra 0,8 μm līdz Ra 0,1 μm, savukārt veidojas pasīva plēve, lai uzlabotu izturību pret koroziju.

Magnētiskajā slīpēšanā izmanto magnētiskos abrazīvus (dzelzs pulveris + alumīnija oksīds), kas magnētiskā lauka ietekmē (0,1–0,3 MPa spiediens, 2–5 minūtes) rotē pa iekšējo virsmu. Tas novērš mikro-nelīdzenumus, kas nav pieejami elektroķīmiskai pulēšanai, vēl vairāk samazinot Ra līdz 0,05 μm.

Lūmena konusveida dizains optimizē hidrodinamiku: aspirācijas adatām ir smalks ieplūdes konuss (0,5–1 grāds), lai samazinātu šūnu bīdes spriegumu, uzlabojot šūnu dzīvotspēju par 20%. Injekcijas adatas ietver atšķirīgu izplūdes konusu, lai samazinātu strūklas ātrumu un novērstu audu ievainojumus.

Virsmas apstrāde un tīrīšana: pēdējais šķērslis bioloģiskajai saderībai

Surface treatment defines biocompatibility and functional performance. Electropolishing removes surface defects and forms a uniform passive film: phosphoric–sulfuric electrolyte (3:1 ratio, 65–75°C, 12 V, 2–3 minutes), current density 20–30 A/dm², lead cathode. Post-polishing, roughness drops from Ra 0.4 μm to Ra 0.05 μm, with chromium–iron ratio increasing from 0.3 to >2.0.

Pasivācija uzlabo izturību pret koroziju: pasivācija ar slāpekļskābi (20–30% HNO₃, 50–60 grādi, 30 minūtes) vai elektroķīmiskā pasivācija (0,5 M H₂SO₄, 1,2 V pret SCE, 10 minūtes). Punktu veidošanās potenciāls palielinās par 200–300 mV, un korozija netiek novērota pēc 30 dienām 0,9% fizioloģiskā šķīdumā.

Hidrofilie pārklājumi uzlabo caurduršanas veiktspēju:polivinilpirolidons (PVP)pārklājumi (1–2 μm biezi) ir kovalenti uzpotēti uz virsmas, samazinot saskares leņķi no 70 grādiem līdz 10 grādiem un samazinot caurduršanas spēku par 60%. Izturības pārbaude (10 punkcijas + 5 sterilizācijas cikli) parāda kontakta leņķa izmaiņas<5° with no coating delamination.

Tīrīšana atbilst augstākajiem medicīnas ierīču standartiem: daudzpakāpju ultraskaņas tīrīšana.

1. posms: sārmains mazgāšanas līdzeklis (pH 10,5–11,5), 50 grādi, 40 kHz, 5 minūtes.

2. posms: Skalošana ar dejonizētu ūdeni (pretestība ir lielāka vai vienāda ar 18 MΩ·cm), 40 grādi, 80 kHz, 3 minūtes.

3. posms: CO₂ sniega tīrīšana nanodaļiņu noņemšanai.

Pēc-tīrīšanas daļiņu pārbaude:<5 particles/cm² (≥0.5 μm), <20 particles/cm² (≥0.3 μm).
