Vacuum{0}}Assisted Breast Biopsy Needle (VABB), kas ir moderns minimāli invazīvās krūšu diagnostikas galvenais instruments, tās dizains un ražošanas precizitāte tieši nosaka biopsijas paraugu kvalitāti un ķirurģisko drošību. Ar savu progresīvo precīzās ražošanas platformu un stingro kvalitātes kontroles sistēmu uzņēmums Manners ir pierādījis sevi kā profesionālu ražotāju šajā augstajā-tehniskajā-sliekšņa jomā. Šajā rakstā tiks-padziļināta analīze par vakuuma krūšu biopsijas adatu-tehniskajiem principiem, galvenajām sastāvdaļām un Manners precīzās ražošanas procesam.

I. Tehniskie principi un sistēmas sastāvs

Vakuuma{0}}krūšu biopsijas sistēma nodrošina efektīvu un minimāli invazīvu krūšu bojājumu audu paraugu ņemšanu, apvienojot negatīva spiediena sūkšanas un rotācijas griešanas tehnoloģiju. Tās darbības principu var apkopot šādi"pozicionēšana - adsorbcija - griešana - izgūšana". Attēlveidošanas aprīkojuma (piemēram, mammogrāfijas, ultraskaņas vai MRI) vadībā biopsijas adata precīzi caurdur mērķa zonu. Pēc aktivizēšanas atveras parauga iegriezums adatas uzgaļa malā, un integrētā vakuuma sistēma ierobā rada negatīvu spiedienu, ievelkot un stingri adsorbējot vaļīgos krūšu audus. Pēc tam iekšējā griešanas kanula griežas vai kustas atpakaļ lielā ātrumā, nogriežot cilindrisku audu paraugu robā kā "perforators". Visbeidzot, vakuums transportē izgriezto audu paraugu caur iekšējo adatas kanālu uz ārējo savākšanas ierīci. Viss process ļaujviena punkcija ar vairākiem paraugiem, iegūstot pietiekami daudz nepārtrauktas sloksnes{0}}formas audu paraugu.

Pilnīga vakuuma{0}}adata ar krūšu biopsijas palīdzību galvenokārt sastāv no trim precīziem metāla komponentiem:

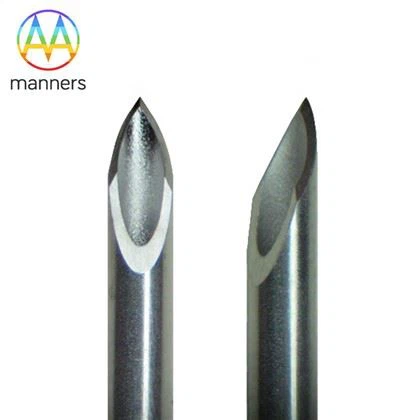

Adatas uzgalis: Atbildīgs par ādas un krūšu audu punkciju; tā asums un ģeometriskā forma tieši ietekmē izturību pret caurduršanu un pacienta diskomfortu.

Iecirtuma kanulu paraugs: Doba cauruļveida struktūra ar īpašas formas un izmēra iecirtumu sānos, kur notiek audu adsorbcija un griešana. Iecirtuma ģeometriskais dizains ir ļoti svarīgs parauga integritātei.

Kanulu griešana: Teleskopēts parauga iecirtuma kanulā, ar lielu -ātruma kustību iegriež iecirtumā esošos audus. Tās iekšējās sienas gludums un griešanas malas asums nosaka griešanas efektivitāti un parauga kvalitāti.

II. Manieru precīzā ražošana: centrēta uz Citizen virpām

Manners ražošanas priekšrocību kodols slēpjas ekstrēmā pielietojumāBīdāmās virpas. Augstas-precizitātes bīdāmās virpas, ko pārstāv Citizen L12-1M7, integrē vairākas apstrādes iespējas, piemēram, virpošanu, frēzēšanu, urbšanu un vītņošanu, pabeidzot sarežģītu detaļu apstrādi vairākos{6}}procesos ar vienu iespīlēšanu. Tas novērš sekundārās iespīlēšanas kļūdas un ir atslēga mikronu līmeņa precizitātes sasniegšanai.

1. Adatas uzgaļa precīza frēzēšana

Adatas uzgalis ir tehnoloģiski sarežģītākā sastāvdaļa. Izmantojot Citizen L12-1M7, Manners izmanto a0,4531-collu (aptuveni 11,5 mm) plakanu galu frēze, precīzi programmējot instrumentu ceļus, lai soli{0}}pa-frēzētu trīs sarežģītas adatas gala izliektas virsmas un izveidotu asu griešanas malu. Viss process aizņem apmēram 30 minūtes, nodrošinot simetriju, griešanas malas asumu un koncentriskumu ar kanulas asi. Jebkura neliela asimetrija var izraisīt adatas trakta novirzi vai palielinātu audu bojājumu punkcijas laikā.

2. Precizitāte parauga iecirtuma kanulā un marķēšana

Šīs sastāvdaļas izgatavošana ietver precīzu iecirtumu un lāzera marķēšanu. Izciršanas process tiek pabeigts arī uz Citizen virpas. Izmantojot augstas-stingrības vārpstu un precīzus instrumentus, uz kanulas plānās-sienu sānu malas tiek izfrēzēts precīza izmēra, bez cirtas{3}}paraugu ņemšanas logs. Pēc tam JPT lāzera marķēšanas iekārta iezīmē kanulas virsmu. Kā abez-kontakta, bez stresa-apstrādes metode, ar lāzera marķējumu uz nerūsējošā tērauda virsmas tiek iegravētas pastāvīgas skalas, identifikatori vai sērijas numuri, nodrošinot dziļuma pozicionēšanu operācijas laikā un produkta izsekojamību-ar marķējumiem, kas ir izturīgi pret nodilumu sterilizācijas vai lietošanas rezultātā.

3. Vairāk{1}}griešanas kanulu veidošana

Griešanas kanulai ir vissarežģītākais ražošanas process, kas ietver uzplaiksnīšanu, gala virsmas apstrādi, iekšējo noapaļošanu, iegriezumu un citas darbības. Citizen virpa secīgi pabeidz šos procesus:

Pirmkārt, precīza caurules gala uzplaiksnīšana, lai nodrošinātu drošu savienojumu ar piedziņas komponentiem;

Pēc tam apstrādājot gala virsmu un izveidojot iekšējo slīpumu, lai nodrošinātu vienmērīgu savienošanos ar parauga kaniles iekšējo sienu, samazinot berzi un parauga atlikumus;

Visbeidzot, precīzas apstrādes veikšana, piemēram, iecirtums noteiktās pozīcijās.

Visi procesi tiek pabeigti ar vienu iespīlēšanu, nodrošinot pozicionēšanas precizitāti starp funkcijām precīzai, vienmērīgai griešanas darbībai.

III. Virsmas apstrādes procesi, kas nodrošina bioloģisko saderību un izturību

Medicīnisko ierīču ilgtermiņa veiktspēja un drošība lielā mērā ir atkarīga no to virsmas stāvokļa. Manners aprīko biopsijas adatas komponentus ar pilnu virsmas apstrādes ražošanas līniju.

1. Smilšu strūkla

Paraugu kanulām un griešanas kanulām tiek veikta smilšu strūklu apstrāde: noteikta izmēra daļiņu abrazīvie materiāli (piem., alumīnija oksīds) iedarbojas uz komponentu virsmām saspiestā gaisā. Tas veido vienmērīgu matētu virsmu, novērš apstrādes pēdas un nodrošina vienmērīgu virsmas raupjumu,{3}}veicinot turpmāko pasivēšanu.

2. Pasivēšana

Visām 316 nerūsējošā tērauda sastāvdaļām ir nepieciešama pasivēšana. Maniers pieņem anvidei{0}}draudzīgs citronskābes pasivēšanas process, ķīmiski noņemot brīvās dzelzs daļiņas un citus piesārņotājus, kas apstrādes laikā iestrādāti virsmā. Tas veicina blīvas, viendabīgas, ķīmiski stabilas hroma oksīda pasivācijas plēves veidošanos uz nerūsējošā tērauda virsmas, -kas ir galvenais, lai novērstu punktveida koroziju un plaisu koroziju, ievērojami uzlabojot-ilgtermiņa izturību pret koroziju hlorīdu-saturošajos ķermeņa šķidrumos.

3. Elektropulēšana

Pēc pasivēšanas komponentiem tiek veikta elektropulēšana. Īpašu elektrolītu un strāvas ietekmē,selektīva anodiskā šķīdināšananotiek, vislabāk noņemot mikroskopiskus virsmas izvirzījumus. Tādējādi tiek sasniegti divi galvenie mērķi:

Ievērojami samazina virsmas raupjumu, padarot iekšējās un ārējās sienas ārkārtīgi gludas, lai samazinātu audu berzi un parauga saķeri;

Vēl vairāk uzlabo izturību pret koroziju un stabilizē pasivācijas plēvi.

4. Ultraskaņas tīrīšana

Pēc vairākiem apstrādes un apstrādes procesiem uz komponentu virsmām un sarežģītiem iekšējiem dobumiem var palikt smērvielas, daļiņas vai ķīmiskie reaģenti. Manieru lietojumivairāku-tvertņu ultraskaņas tīrīšana, izmantojot tīrīšanas šķidruma augstas{0}frekvences skaņas viļņu "kavitācijas efektu". Tas ģenerē un pārplīst neskaitāmus mikroburbuļus, radot triecienviļņus, kas iekļūst katrā ierīces mazākajā stūrī, lai veiktu rūpīgu fizisku tīrīšanu, -liekot stabilu pamatu galīgajai sterilizācijai un aseptiskai iesaiņošanai.

IV. Stingra kvalitātes kontroles un sertifikācijas sistēma

Viss Manners ražošanas process darbojas divos ietvarosISO 13485 (medicīnisko ierīču kvalitātes vadības sistēma)unISO 9001. Sākot ar izejmateriālu saņemšanu, visiem 316 nerūsējošā tērauda materiāliem ir jāiesniedz RoHS-atbilstoši sertifikāti un pilnīga materiālu atskaite. Līnijas un galīgajās pārbaudēs tiek izmantoti tapas mērinstrumenti, suporti, 2D attēla mērinstrumenti un citi rīki, lai veiktu100% pārbaudegalveno komponentu izmēriem (piemēram, iekšējais/ārējais diametrs, roba izmērs, griešanas malas leņķis), nodrošinot pielaides ārkārtīgi stingrajās±0,01 mm. Papildus izmēriem tiek veikti funkcionālie testi attiecībā uz griešanas malu asumu, montāžas elastību un vienmērīgu komponentu kustību.

Secinājums

Vakuuma{0}}krūšu biopsijas adatu ražošana ir minimāli invazīvas ķirurģijas un precīzas inženierijas dziļa integrācija. Ieviešot augstas-precizitātes darbgaldus, piemēram, Citizen L12-1M7, un izveidojot pilnīgu procesa ķēdi, kas aptver lāzera apstrādi, ķīmisko pasivāciju, elektropulēšanu un ultraskaņas tīrīšanu, Manners panāk pilnīgu-procesa precizitātes trīs galveno biopsijas adatas komponentu kontroli.mikronu{0}}līmeņa veidošanauznanometru{0}}līmeņa virsmas optimizācija. Tas ne tikai nodrošina produkta uzticamību, drošību un paraugu ņemšanas efektivitāti operācijas laikā, bet arī parāda Ķīnas augstākās klases medicīnas ierīču ražotāju sasniegtos starptautiskos standartus galvenajās procesu tehnoloģijās, nodrošinot stabilu aparatūras pamatu agrīnai un precīzai krūts slimību diagnostikai.
